Mangueira hidráulica compatível: como escolher
Duas máquinas do mesmo modelo podem utilizar mangueiras diferentes devido ao ano de fabricação, à configuração hidráulica, aos implementos instalados ou a alterações realizadas durante manutenções anteriores.
Por isso, copiar apenas o comprimento ou levar uma foto ao fornecedor pode resultar em uma peça que aparentemente encaixa, mas não trabalha com segurança. Neste artigo, você verá quais informações realmente identificam uma mangueira hidráulica compatível e como reuni-las antes da reposição.

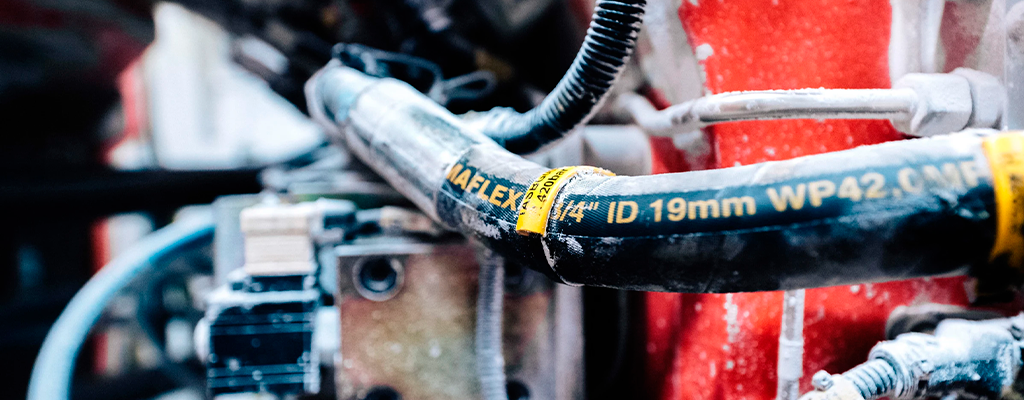

Tempo estimado de leitura é 8 minutosO modelo da máquina é apenas o ponto de partida
Quando uma mangueira rompe, a pressão para colocar o equipamento novamente em operação favorece decisões rápidas. O risco está em escolher a reposição somente pela marca e pelo modelo da máquina.
Esses dados ajudam a localizar a aplicação, mas devem ser combinados com o número de série, a posição da mangueira no circuito e as características do conjunto original.
A HANSA-FLEX oferece diferentes tipos de mangueiras hidráulicas e produz mangueiras montadas conforme as condições reais de cada aplicação.
1. Registre os dados da máquina e da instalação
Antes de remover a peça, anote:
- fabricante, modelo, ano e número de série da máquina;
- função da mangueira: pressão, retorno, sucção ou linha piloto;
- ponto de origem e destino no circuito;
- comprimento total e posição dos terminais;
- espaço disponível, movimentos, curvas e pontos de atrito.
Fotografe a instalação por diferentes ângulos. Isso ajuda a preservar a rota original e evita que a nova mangueira seja instalada torcida, tensionada ou com raio de curvatura inadequado.

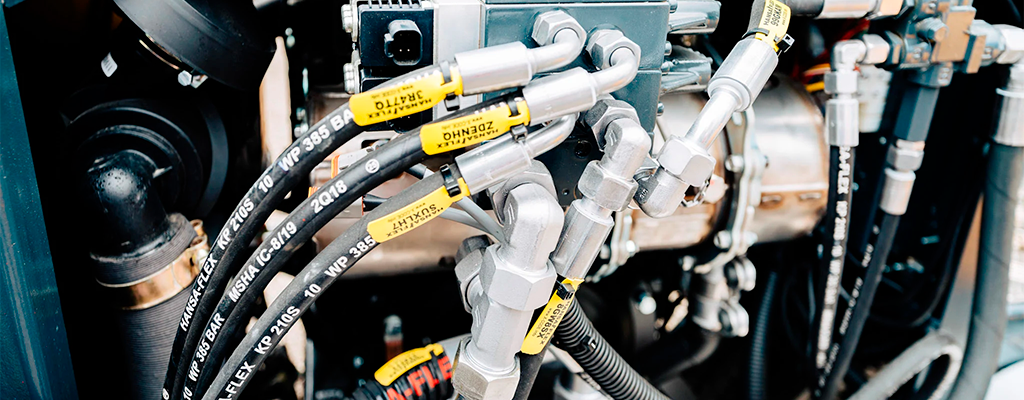

2. Leia as marcações da mangueira existente
A cobertura externa costuma apresentar informações como fabricante, tipo, diâmetro nominal, norma e pressão de trabalho. Registre toda a sequência, mesmo que parte dela pareça pouco relevante.
Quando a mangueira possui o sistema de identificação X-CODE, o processo fica mais simples. O código reúne os dados do conjunto e permite solicitar uma reposição equivalente com mais rapidez e precisão.
Sem uma identificação confiável, a amostra antiga pode ajudar, mas não deve ser a única referência. Uma mangueira instalada anteriormente já pode ter sido especificada de maneira incorreta.

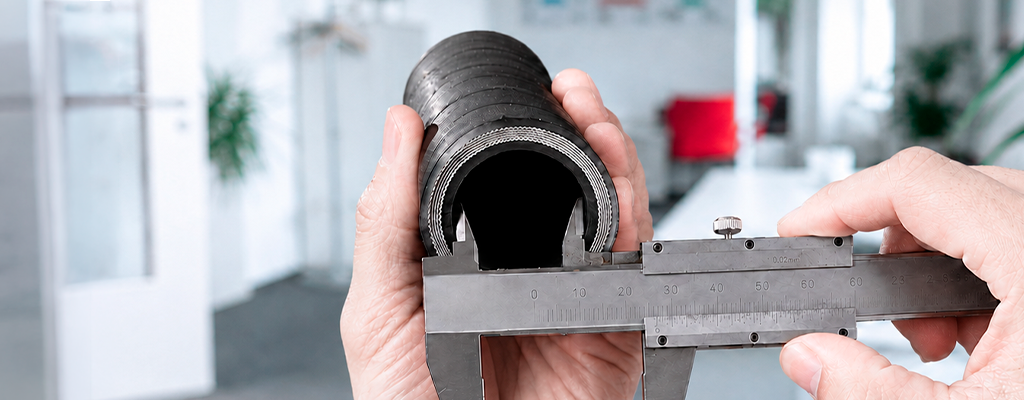

3. Confirme a pressão e o diâmetro interno
A mangueira precisa suportar a pressão máxima de trabalho do sistema, incluindo possíveis picos. O terminal também deve ser compatível, pois a capacidade do conjunto montado é limitada pelo componente com a menor pressão admissível.
O diâmetro interno influencia a velocidade do fluido, a perda de carga e o aquecimento.
Em um exemplo técnico da HANSA-FLEX, uma vazão de 40 litros por minuto, a 200 bar, passa por uma mangueira de 13 mm a aproximadamente 5 m/s. Quando o diâmetro é reduzido para 10 mm, a velocidade aumenta para cerca de 8,5 m/s, uma elevação de 70%.
Esse aumento pode gerar:
- maior aquecimento;
- ruídos no sistema;
- perda de eficiência;
- desgaste acelerado;
- falhas prematuras em componentes.
Mais informações estão disponíveis no artigo sobre o cálculo do diâmetro de mangueiras e tubos hidráulicos.
4. Verifique o fluido e a temperatura
Nem toda mangueira é compatível com todo fluido. Óleo mineral, fluido biodegradável, emulsões de água e óleo, glicóis e outros meios exigem materiais internos específicos.
Também devem ser consideradas:
- temperatura do fluido;
- temperatura do ambiente;
- proximidade de motores, escapamentos ou fornos;
- exposição ao ozônio e à radiação ultravioleta;
- contato com produtos químicos ou materiais abrasivos.

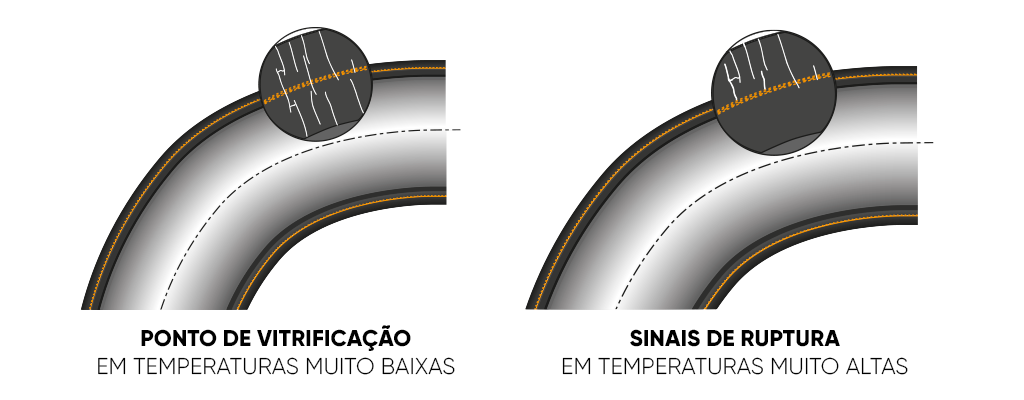

Utilizar uma mangueira fora da faixa indicada acelera o envelhecimento do elastômero e pode provocar endurecimento, fissuras e redução significativa da vida útil.
5. Identifique corretamente os terminais
Rosca, diâmetro, ângulo da sede, tipo de vedação, orientação e material do terminal precisam coincidir com a conexão da máquina.
Uma conexão visualmente parecida pode utilizar outro padrão e provocar vazamentos, danos à sede ou perda de pressão. Quando houver dúvida, a identificação deve ser feita com paquímetro, calibrador de rosca e verificação do ângulo de vedação.
O guia de identificação de conexões hidráulicas apresenta os principais critérios para diferenciar padrões como NPT, BSP, JIC e DIN.
6. Prepare as informações para a especificação
Para agilizar o atendimento técnico, reúna:
- dados completos da máquina;
- fotos da mangueira instalada e das conexões;
- todas as marcações visíveis;
- pressão, vazão, fluido e temperaturas;
- medidas dos terminais e do comprimento;
- amostra da mangueira removida, quando possível.
A ISO/TS 17165-2:2018 reforça que a seleção deve considerar não apenas a mangueira, mas também o roteamento, a fabricação, a instalação, a substituição, a manutenção e o armazenamento do conjunto.
Uma escolha certa evita a próxima parada
Identificar uma mangueira hidráulica compatível não significa encontrar uma peça apenas com o mesmo comprimento e as mesmas pontas. Significa selecionar um conjunto adequado à pressão, à vazão, ao fluido, à temperatura, aos terminais e aos movimentos reais da máquina.
Para reduzir tentativas, retrabalho e o risco de uma nova parada, entre em contato com a equipe técnica da HANSA-FLEX e solicite a especificação da mangueira montada para sua aplicação.
