Mangueiras hidráulicas montadas: entenda a nomenclatura HANSA-FLEX

Uma mangueira hidráulica montada não é apenas uma mangueira com dois terminais. Cada conjunto precisa atender às características da aplicação, incluindo pressão, diâmetro nominal, conexões, comprimento e condições de instalação.

Por isso, a HANSA-FLEX utiliza uma sistemática de nomenclatura que reúne essas informações em uma sequência lógica.

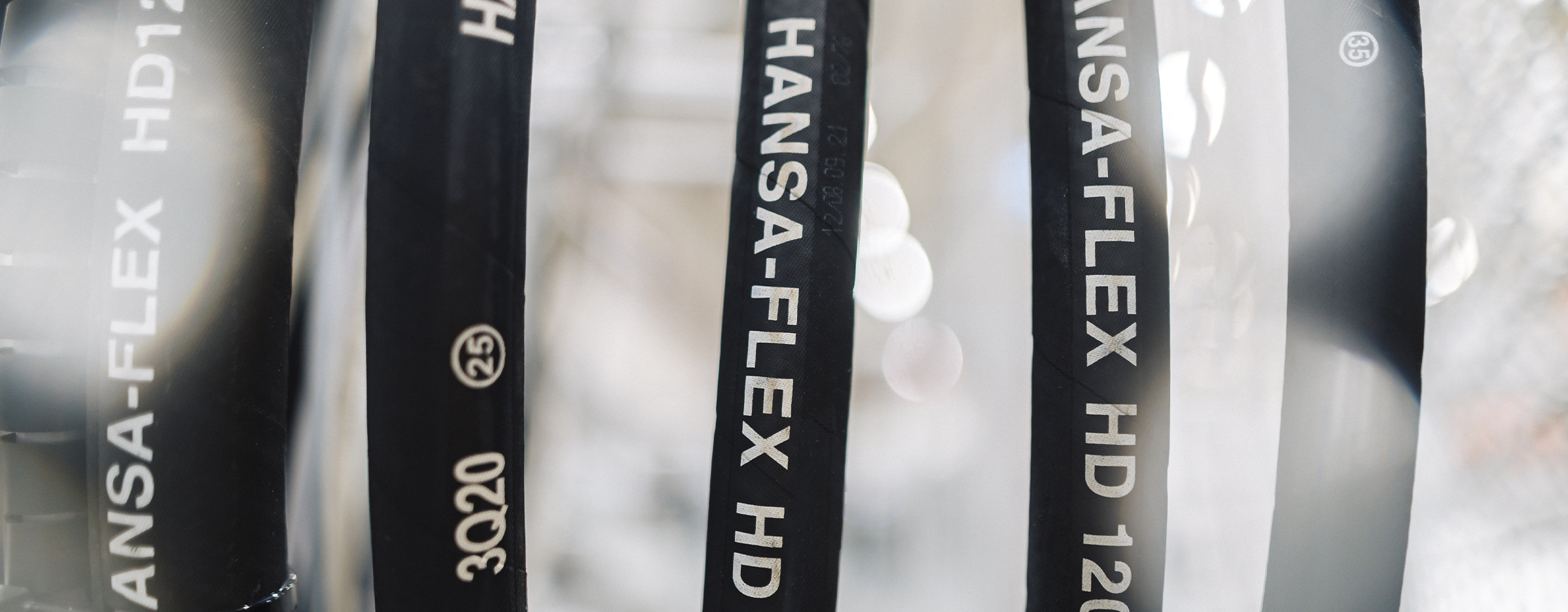

Na prática, a identificação segue esta ordem:

Se os dois lados utilizarem o mesmo terminal, a designação aparece apenas uma vez. Isso torna o código mais compacto sem perder as informações necessárias para identificar a montagem.

Comecemos por uma configuração mais simples:

P HD 206 x 1000 HS

P HD indica uma capa prensada P para uma mangueira de alta pressão.

206 identifica uma mangueira de alta pressão com duas tramas e diâmetro nominal DN 6.

1000 representa o comprimento efetivo da mangueira montada, em milímetros, medido entre os cones de vedação dos terminais.

Por fim, HS identifica o terminal. Como os dois lados recebem o mesmo modelo, ele aparece somente uma vez. Neste caso, trata-se de uma conexão com rosca macho M18 x 1,5 da série pesada.

Uma sequência relativamente curta, portanto, já descreve boa parte da configuração do conjunto.

Veja agora:

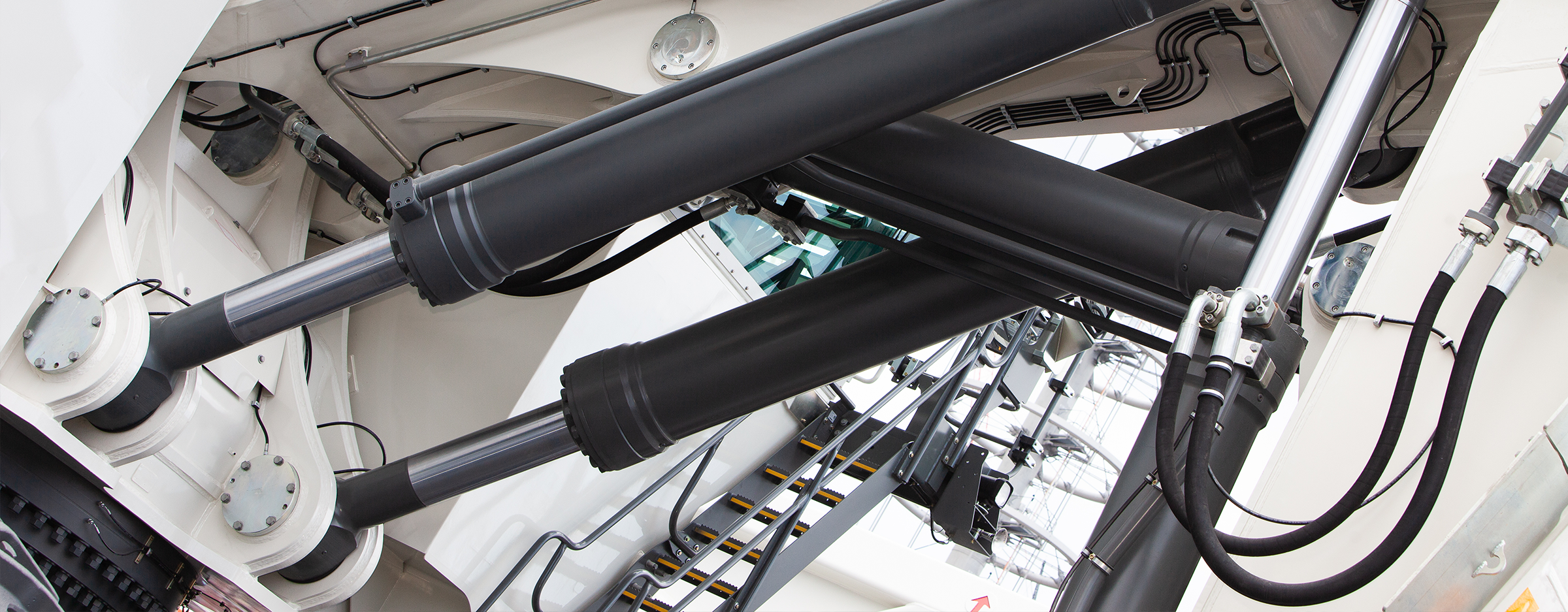

SI 104 x 630 AFL90 180° defasado

SI 104 identifica uma mangueira de borracha da linha SI 100, com trama de aço galvanizado e DN 4.

630 corresponde ao comprimento efetivo da montagem.

AFL90 indica terminais com porca giratória, cone de vedação e curva de 90°.

180° defasado informa a posição relativa entre os dois terminais curvos.

Esse detalhe é especialmente importante quando a mangueira precisa acompanhar uma geometria específica da máquina. Uma orientação inadequada pode dificultar a instalação e criar esforços desnecessários na montagem.

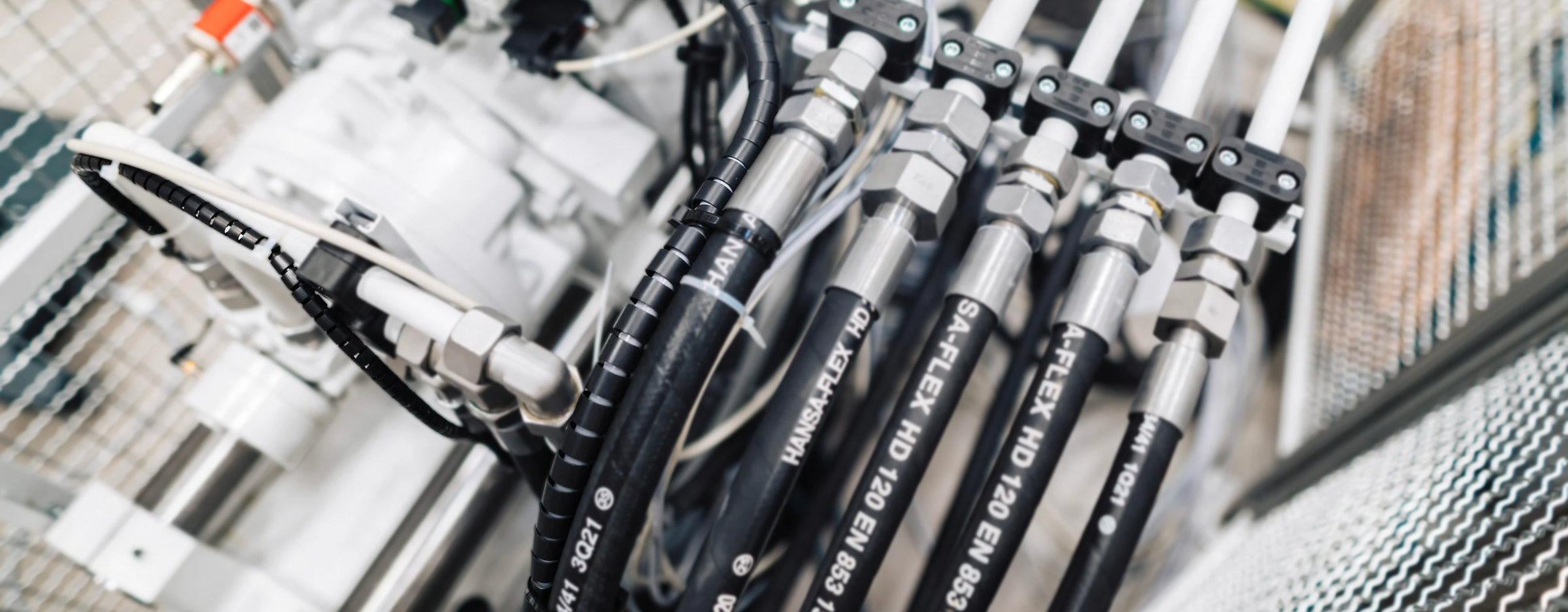

A nomenclatura também permite identificar acessórios instalados na mangueira.

Um exemplo é:

P HD 216 x 620 AJ AJ90 SSK

Nesse caso, SSK informa que a montagem possui uma proteção adicional plástica contra desgaste provocado por atrito.

Isso é relevante em aplicações nas quais a mangueira opera próxima a estruturas, componentes móveis ou outros pontos de contato.

A HANSA-FLEX oferece diferentes soluções de proteção e segurança para mangueiras, permitindo adaptar o conjunto às condições reais da aplicação.

Consider:

P HD 525 x 2000 AOS A VA AOS 90 L 120 A VA

Apesar de parecer mais complexa, a leitura continua seguindo a mesma estrutura.

P HD 525 identifica a família da mangueira e o DN 25. 2000 representa o comprimento em milímetros.

AOS identifica um terminal métrico com porca giratória e O-Ring da série pesada. A indica dispositivo Interlock de segurança, enquanto VA identifica a execução em aço inoxidável.

O segundo terminal acrescenta 90 L 120, indicando uma curva de 90° com pescoço de 120 mm.

Para mangueiras de super alta pressão das linhas HD 400, 500, 600 e 700, os terminais prensados recebem a abreviatura PA, que identifica o conjunto formado por terminal e capa.

Conhecer a nomenclatura das mangueiras hidráulicas montadas HANSA-FLEX facilita a comunicação entre manutenção, engenharia, compras e fornecedor. Mais do que interpretar letras e números, trata-se de compreender como cada característica da montagem foi especificada.

Nas unidades HANSA-FLEX, as mangueiras podem ser produzidas conforme a aplicação, com corte, prensagem, identificação e, quando necessário, teste de pressão. Cada mangueira montada pela HANSA-FLEX também recebe uma identificação individual por meio do X-CODE, facilitando sua identificação e futuras reposições.

Precisa especificar ou substituir uma mangueira montada? Entre em contato com a equipe técnica da HANSA-FLEX para encontrar a configuração adequada para sua aplicação.
