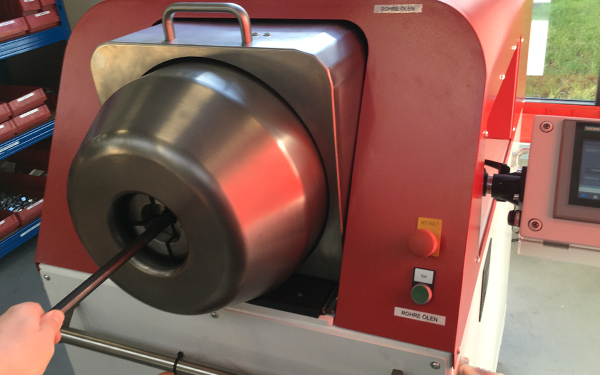

Sistema de formação de tubos HF-Form
HF-Form é um sistema de conformação de tubos desenvolvido pela HANSA-FLEX que incorpora vedações redundantes para conectar tubos sem anéis de corte, peças especiais ou ferramentas especiais.
CONECTAR COM SEGURANÇA OS COMPONENTES HIDRÁULICOS COM ACESSÓRIOS PARA TUBOS
Transitions between components in hydraulic systems are always a point for careful consideration. Pipe fittings from HANSA-FLEX are standardised in accordance with DIN EN ISO 8434-1 and DIN 2353. Their tight positive fit ensures a reliable connection even under high working pressures, pressure peaks and vibrations. They are proof against liquid and gas leaks, have flow-optimised transitions and are available in various types, sizes and materials.
TERMINAIS PARA TUBOS PARA TODOS OS FINS

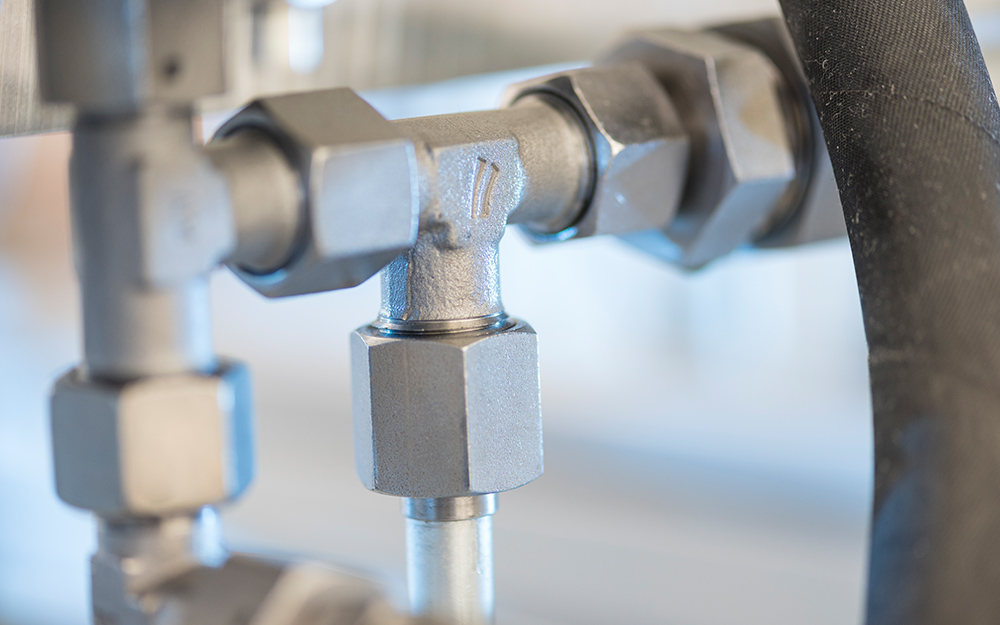

Cone de vedação de 24° e conexão flare
Os terminais para tubos HANSA-FLEX com um cone de vedação de 24° e um O-ring oferecem dupla proteção contra vazamentos: além da vedação elastomérica, os acessórios também têm uma vedação metálica criada pela forma cônica do cone de vedação. As conexões flare HANSA-FLEX são particularmente úteis em aplicações de alta pressão quando há fortes vibrações, picos de pressão e cargas elevadas. No lado do acessório, a vedação é obtida pelo O-ring; no lado do tubo, pelas superfícies metálicas entre o cone de alargamento e o anel intermediário.

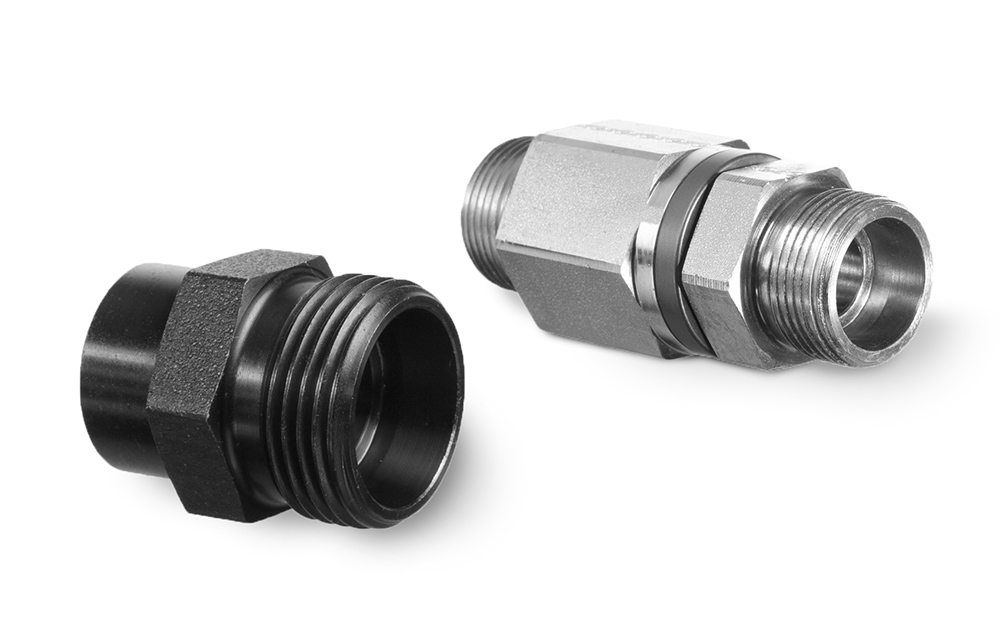

Terminais rotativos e soldados
Os terminais rotativos da HANSA-FLEX unem as mangueiras hidráulicas montadas a um ponto fixo em sistemas com componentes de máquinas rotativos ou giratórios. Eles impedem a tensão de torção na mangueira e, assim, evitam o desgaste prematuro. As conexões soldadas podem ser soldadas diretamente no ponto onde são necessárias. A conexão cônica soldada da HANSA-FLEX tem um O-ring e é moldada de modo a se encaixar precisamente dentro da contraparte do conector roscado fosfatado e oleado.

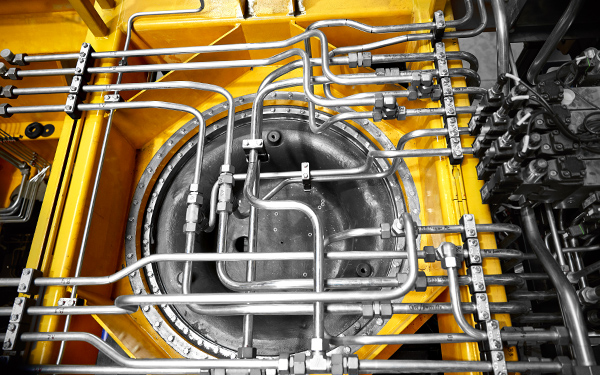

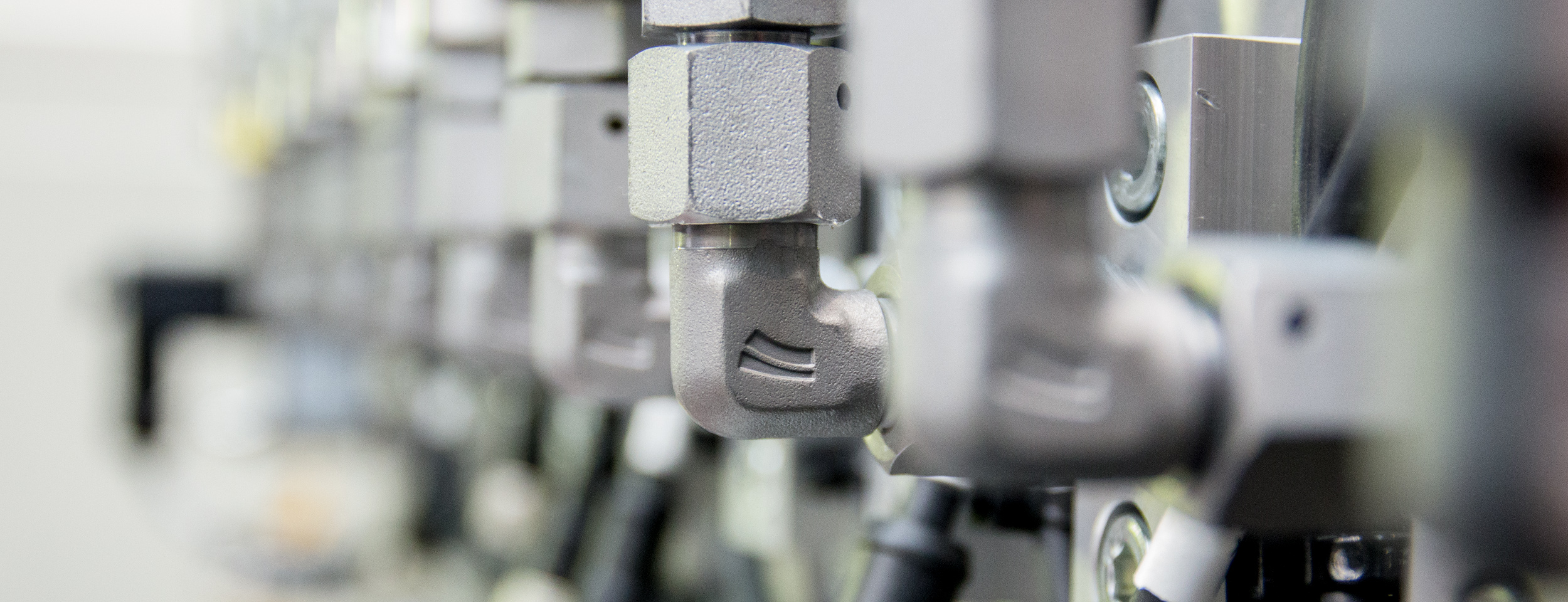

CONECTAR TUBOS COM SEGURANÇA
Os terminais para tubos HANSA-FLEX se destacam quando as altas pressões e a segurança são essenciais.

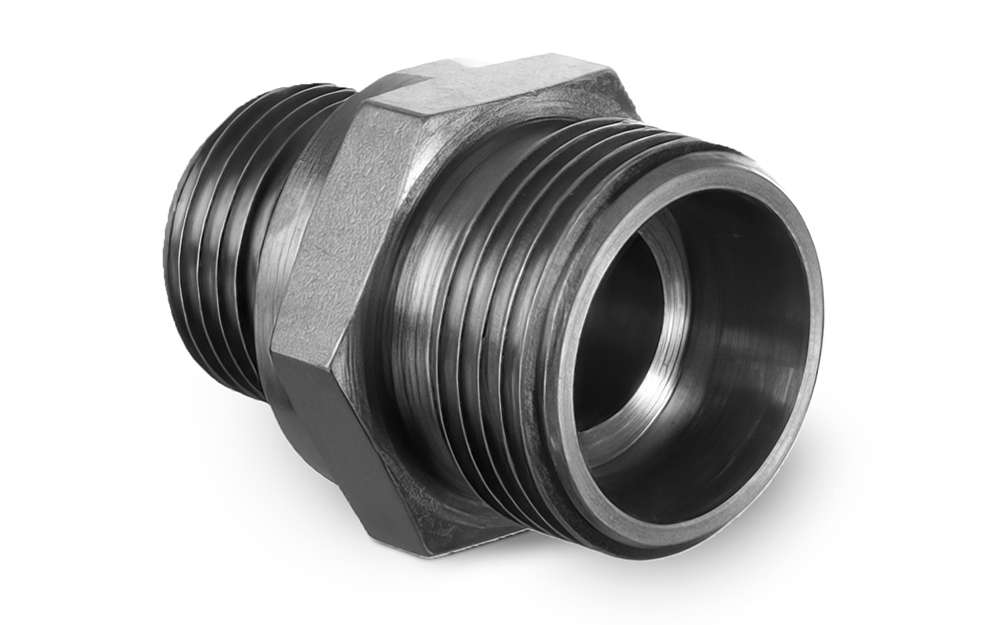

- Compatível com terminais roscados padronizados de outros fabricantes, certificado pela DNV GL e testado pela DVGW
- Faces grandes em contato com a chave garantem uma fixação segura durante o aperto
- A configuração de direção permite o máximo de flexibilidade
- As pressões de trabalho permitidas estão acima das faixas de pressão indicadas na norma DIN EN ISO 8434-1
- Alta resistência à corrosão por ferrugem vermelha graças ao revestimento de zinco-níquel HANSA-FLEX
- O-rings resistentes ao ozônio evitam falhas prematuras nos componentes
A SOLUÇÃO DE FILTRO PERFEITA PARA TODAS AS APLICAÇÕES HIDRÁULICAS

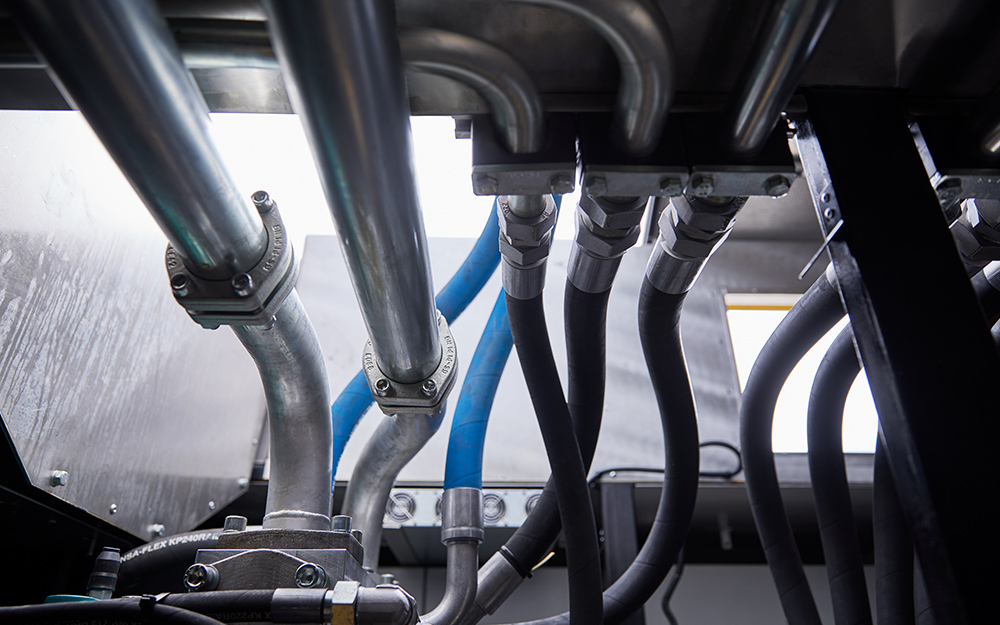

Os terminais para tubos da HANSA-FLEX são projetados para alcançar taxas de fluxo ideais. A turbulência, as perdas de pressão e desempenho associadas e a cavitação devido a picos de pressão são evitadas. Isso aumenta a vida útil de todos os componentes do sistema de fluidos.
- Taxas de fluxo extremamente boas
- Direção ideal do fluxo volumétrico
- Evitar a cavitação
A HANSA-FLEX está estabelecendo novos padrões na proteção contra corrosão: as superfícies do corpo, das porcas de união e dos anéis de corte do acessório para tubos têm um revestimento de zinco-níquel sem CRVI como padrão. Isso garante uma alta resistência à corrosão de acordo com a norma DIN 50979 de até 1.500 horas.
- Fabricado com material forjado ou estirado a frio
- Revestimento de superfície de zinco-níquel
- Outros materiais, como aço inoxidável ou latão, mediante solicitação

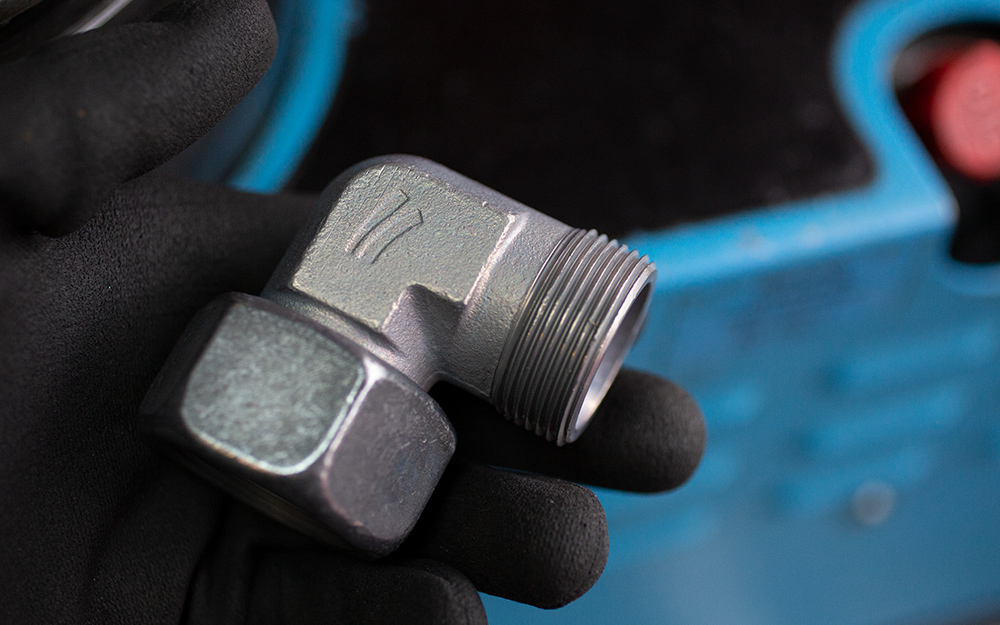

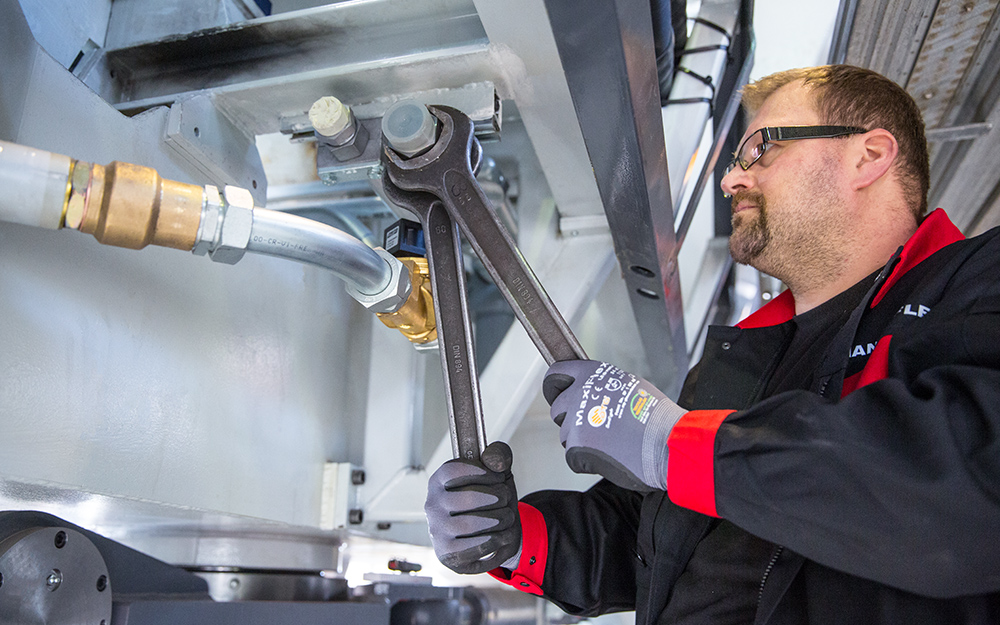

Todos os terminais da HANSA-FLEX têm faces de contato grandes e planas para proporcionar uma fixação segura às chaves. Durante a instalação, o terminal é mantido de forma segura na chave. A mais alta segurança de instalação é garantida pela proteção contra aperto excessivo e um aumento de força claramente detectável.
- A fixação da porca garante a segurança dos terminais contra arrancamento
- Vedação confiável com selos metálicos e elastoméricos na reinstalação
- Verificado durante a instalação usando um medidor de anel de corte patenteado
Os acessórios para tubos HANSA-FLEX estão disponíveis com roscas externas em conformidade com diversas normas, de modo que podem ser combinados com todas as roscas de conexão disponíveis no mercado. A intercambialidade com acessórios para tubos métricos é assegurada pelo fato de a conexão do lado do tubo dos acessórios para anéis de corte HANSA-FLEX estar em conformidade com a norma DIN 3861 tipo de extremidade de porta W e DIN EN ISO 8434-1.
- Roscas externas e internas métricas e em polegadas, de acordo com as normas
- Terminais cilíndricos com rosca americana de acordo com a norma ISO 11926-2/3
- Roscas NPT de acordo com ANSI/ASME B1.20.1, SAE J 476
A LINHA DE ACESSÓRIOS PARA TUBOS HANSA-FLEX
- Ampla gama de tipos de conexões roscadas
- Diferentes funções de vedação podem ser fornecidas: desde anéis metálicos e O-rings até vedações macias
- Disponível em diferentes materiais, incluindo aço inoxidável e latão
- Podem ser fornecidos terminais de anel de corte com anéis de corte pré-instalados de fábrica
- Terminais com tipos de rosca como BSP, BSPT, UNF, NPT, JIS ou SAE
- Terminais para tubos retos, curvados de 45° e 90° nas versões em T, L e em cruz
- Funções de vedação para os lados aparafusados: O-ring, vedação macia, tipos de vedação metálica e cônica
