Anéis de corte, conexões roscadas e flanges da HANSA-FLEX

A HANSA-FLEX pré-monta acessórios de alta qualidade com anel de corte, rosca e flanges para a união de tubos em todos os tipos comercialmente disponíveis. A pedido da HANSA-FLEX, também estão disponíveis formas de estampagem personalizadas e combinações de diferentes diâmetros nominais e tipos de terminais. A linha inclui, por exemplo:

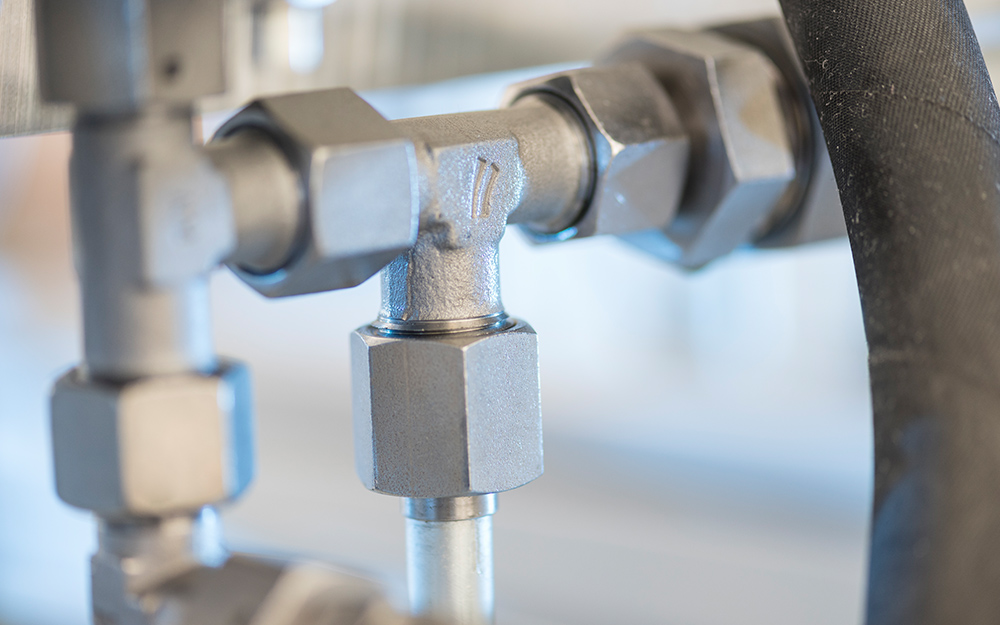

• Anéis de corte de acordo com a norma DIN 3861
• Roscas de acordo com DIN, EN, ISO ou SAE

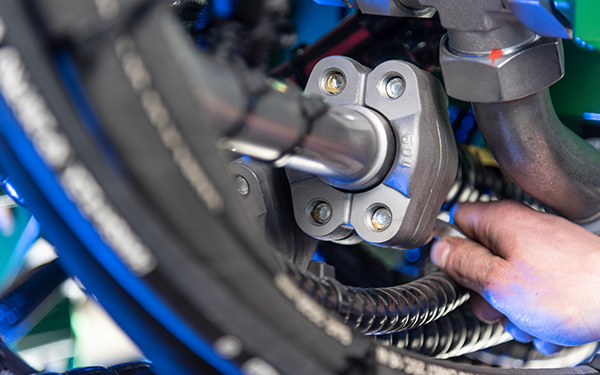

• Flanges de acordo com as normas DIN, EN, ISO, SAE, CETOP, ANSI, JIS e VG

Conexões flare da HANSA-FLEX

As conexões flare da HANSA-FLEX são ideais para aplicações em sistemas hidráulicos móveis, por exemplo, em máquinas de construção ou máquinas agrícolas. A conformação na extremidade do tubo é realizada com economia de material através da tecnologia de conformação rotativa. Uma seleção em constante expansão de variantes de ferramentas nos permite processar extremidades de tubos de muitas maneiras diferentes. A HANSA-FLEX fabrica muitos tipos de terminais flare, entre os quais os seguintes:

• Cone de vedação JIC (Triple-Lok) com alargamento de 37°, ISO 8434-2/SAE J 514
• Tubo de freio e terminais de acoplamento tipo D-E-F, DIN 74234

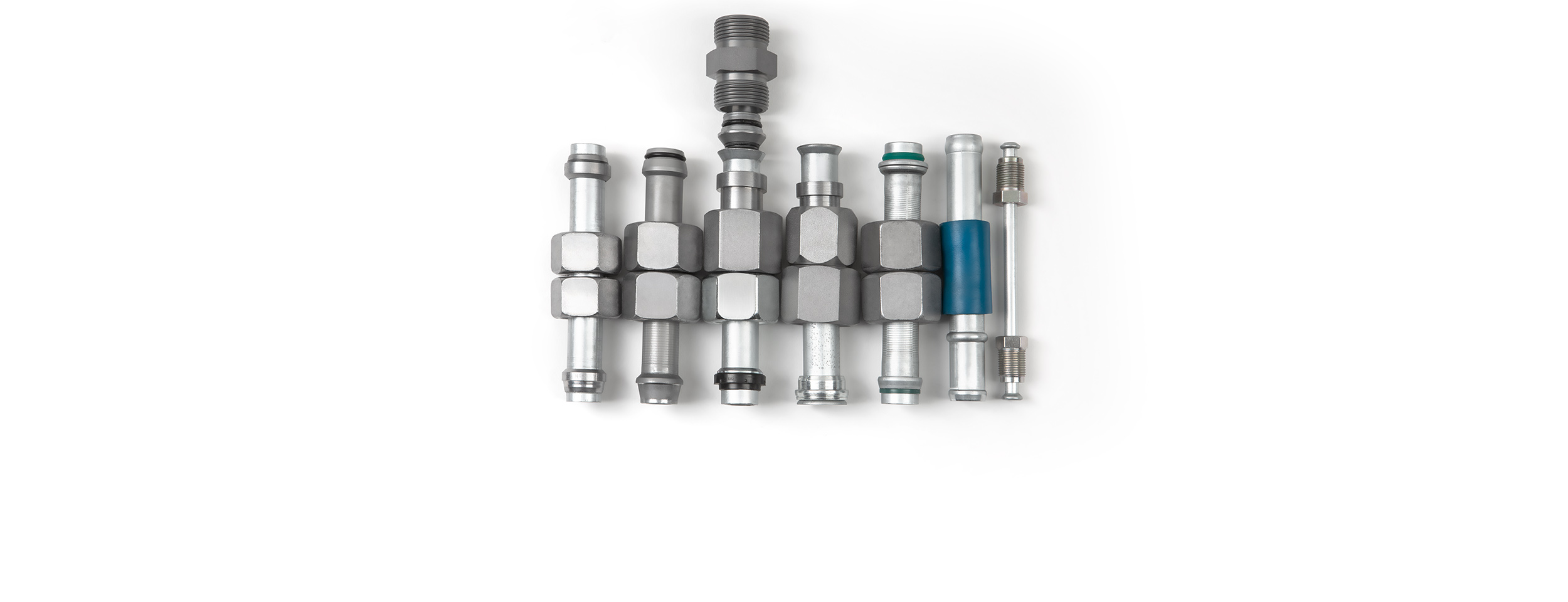

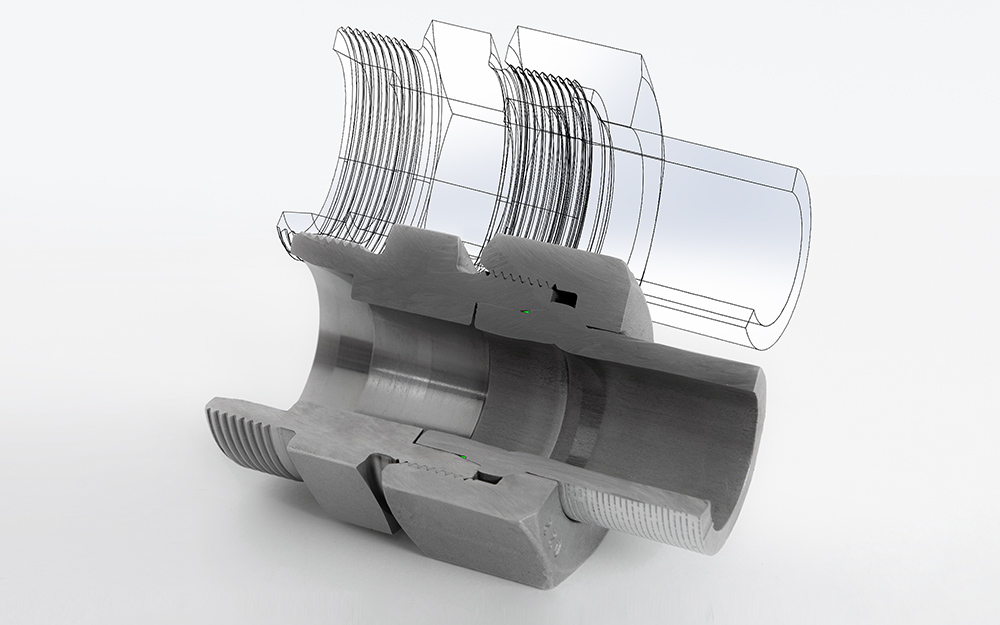

Sistema inovador de formação de tubos HF-Form

Com seu sistema de formação de tubos HF-Form desenvolvido internamente, a HANSA-FLEX estabelece novos padrões para o desempenho de vedação, limpeza, características de fluxo, confiabilidade e facilidade de instalação. A proteção integrada contra aperto excessivo simplifica a instalação do sistema de tubos. Os terminais são conectados usando uma porca de união padronizada. Não são necessárias peças ou ferramentas especiais durante a fabricação ou a montagem. A dispensa de um anel de corte também reduz o risco de falhas na montagem.

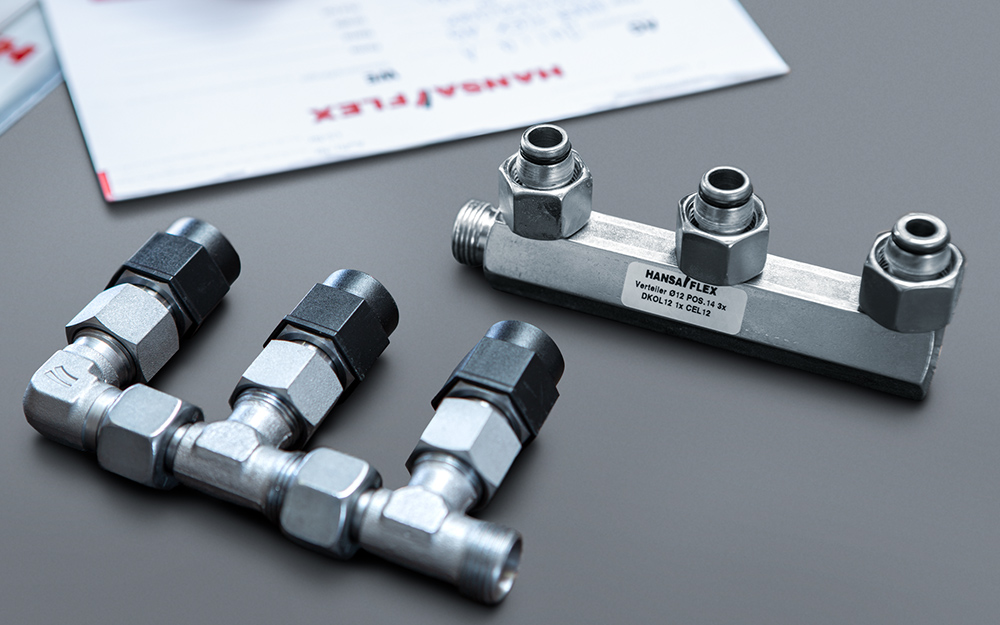

Conexões especiais em vez de torres de conexões aparafusadas

A HANSA-FLEX fabrica conexões especiais para uma gama diversificada de setores e aplicações. Terminais curvados múltiplos, qualquer forma de adaptador com uma variedade de roscas, incluindo coletores e manifolds complexos. O projeto é sempre decidido em consulta com o cliente, registrado em um desenho e, em seguida, fabricado. Os terminais especiais evitam a necessidade de conectar vários adaptadores e peças de conexão, um após o outro. Isso, por sua vez, reduz consideravelmente o consumo de material, o peso e o risco de vazamentos.

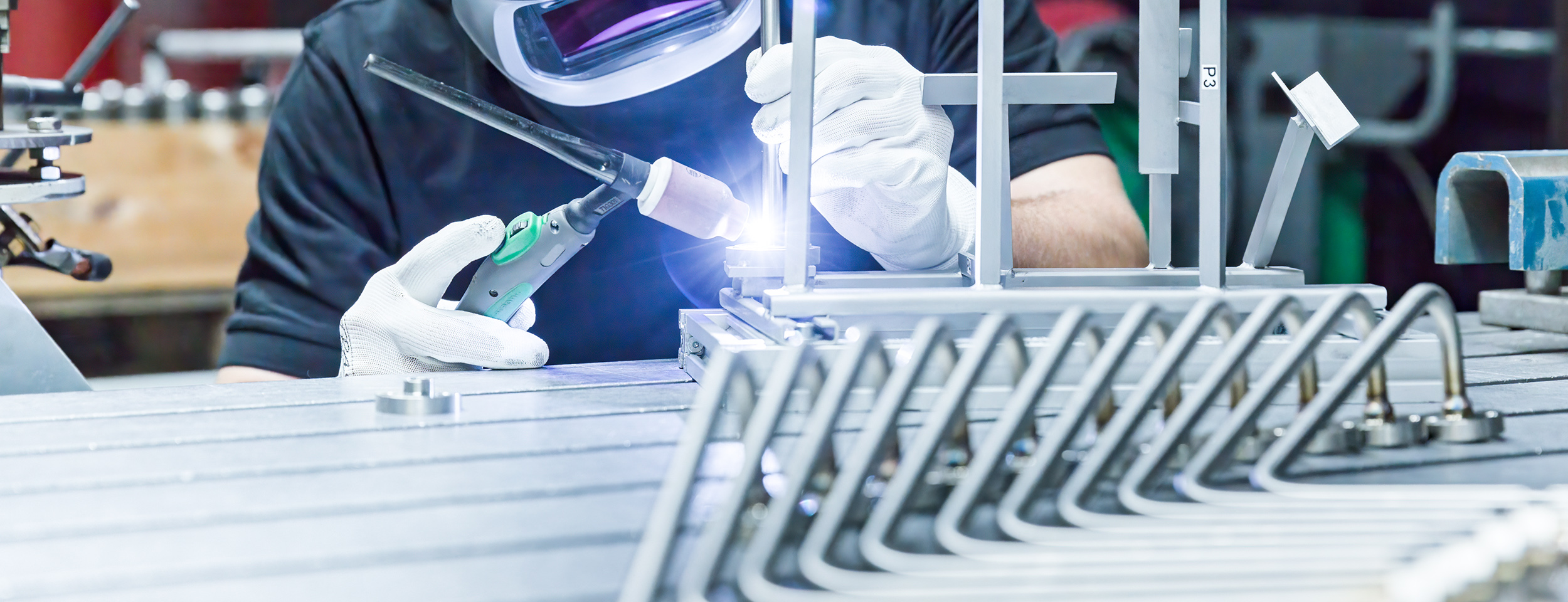

Procedimentos especiais para solda e soldagem

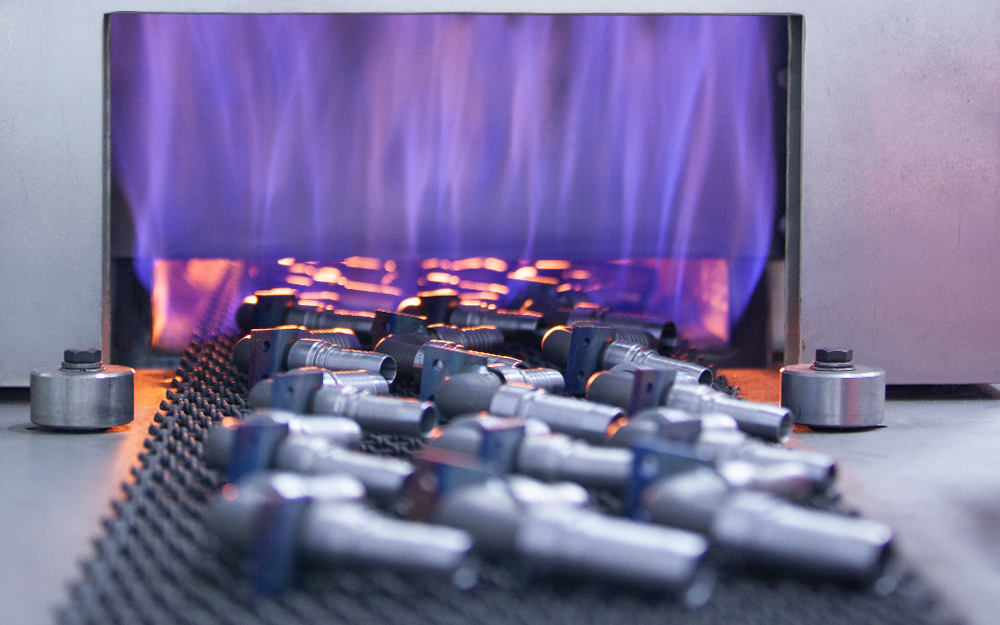

A HANSA-FLEX oferece todos os processos de soldagem disponíveis para a formação de terminais seguros. Forno de soldagem contínuo para soldagem dura e de alta temperatura sob gás de proteção, por exemplo, soldagem de um comprimento de 16 m a uma taxa de aproximadamente 100 kg/h a uma temperatura máxima de 1.130 °C. A HANSA-FLEX está certificada para realizar processos de soldagem de acordo com as normas GSI, DIN EN 15085 2, DIN 2303 Q2 BK1 e DIN EN ISO 3834. A HANSA-FLEX também dispõe de uma máquina de soldagem orbital. Essa técnica produz uma qualidade de solda consistentemente alta e reproduzível, independentemente do rendimento.

Orientação presencial no local

Uma ampla gama de opções de terminais, materiais e tratamentos de superfície é levada em consideração para diferentes aplicações. Por isso, a HANSA-FLEX considera que um aconselhamento abrangente e presencial no local é muito importante para encontrar a solução perfeita em cada área de utilização. Dessa forma, cada cliente se beneficia das décadas de experiência adquirida por nossos técnicos e especialistas em tecnologia de fluidos em muitos setores.
